電動截止閥
上海代益閥門專業生產電動截止閥，不銹鋼電動截止閥，法蘭電動截止閥，鑄鋼電動截止閥，J941H電動截止閥。
電動截止閥：
1、結構特點、用途及注意事項
可以安裝在管道的任何位置上，介質從下往上流。產品設計制造按國家標準GB12235,結構合理,密封可靠,性能優良,造型美觀。合金鋼截止閥適用于耐高溫的蒸汽、油品管道上，具有耐高溫特點。不銹鋼截止閥適用于各類腐性介質的管道上，有良好的防腐性的足夠的強度。其特點如下：
①閥瓣、閥座密封面用硬質合堆焊而成,耐磨、耐高溫、耐腐蝕、抗擦傷性好、使用壽命長。
②閥桿材料為滲氮鋼，滲氮后的閥桿表面硬度高、耐磨、抗擦傷，抗腐蝕。
③由于溫度、壓力等原因，閥門口徑DN50以下的閥體、閥蓋為模鍛件、DN65以上的閥體、閥蓋為鑄鋼件。
④閥體材料品種齊全,填料、墊片可根據實際工況或用戶要求合理選配,能適用與各種壓力、溫度及介質工況。
⑤安裝閥門時注意介質的流向，嚴格按閥門流向箭頭指示的方向安裝。
⑥電動截止閥盡量垂直安裝，閥桿向上。

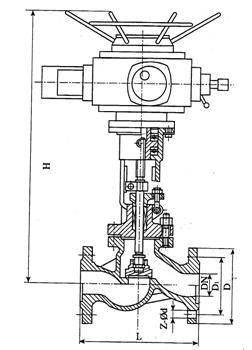

主要外形和連接尺寸
|
型號 |
J41H/Y/B/W-16C/P J41Y-16P/R/I J941H/Y/B/W-16C/P J941Y/W/Y-16P/R/I |
|
公稱通徑DN |
PN1.6MPa |
WT(Kg) |
|
L |
D |
D1 |
D2 |
b |
z-фd |
H |
D0 |
J41 |
J941 |
|
15 |
130 |
95 |
65 |
45 |
14 |
4-ф14 |
218 |
120 |
4.8 |
5.2 |
|
20 |
150 |
105 |
75 |
55 |
14 |
4-ф14 |
258 |
140 |
6.5 |
7.1 |
|
25 |
160 |
115 |
85 |
65 |
14 |
4-ф14 |
275 |
160 |
7 |
7.4 |
|
32 |
180 |
135 |
100 |
78 |
16 |
4-ф18 |
280 |
180 |
8.2 |
8.5 |
|
40 |
200 |
145 |
110 |
85 |
16 |
4-ф18 |
330 |
200 |
11 |
12.5 |
|
50 |
230 |
160 |
125 |
100 |
16 |
4-ф18 |
350 |
240 |
14.5 |
20 |
|
65 |
290 |
180 |
145 |
120 |
18 |
4-ф18 |
400 |
280 |
21.5 |
25 |
|
80 |
310 |
195 |
160 |
135 |
20 |
8-ф18 |
355 |
280 |
27 |
35 |
|
100 |
350 |
215 |
180 |
155 |
22 |
8-ф18 |
415 |
320 |
30 |
50 |
|
125 |
400 |
245 |
210 |
185 |
24 |
8-ф18 |
460 |
360 |
84 |
75 |
|
150 |
480 |
280 |
240 |
210 |
26 |
8-ф23 |
510 |
400 |
91 |
100 |
|
200 |
600 |
335 |
295 |
265 |
26 |
12-ф23 |
710 |
400 |
148 |
210 |
|
250 |
730 |
405 |
355 |
320 |
30 |
12-ф25 |
786 |
450 |
405 |
446 |
|
300 |
850 |
460 |
410 |
375 |
30 |
12-ф25 |
925 |
500 |
610 |
648 |
