一、GJ41X型鑄鐵管夾閥產品簡介：
GJ41X型鑄鐵管夾閥適用內外受酸浸蝕的環境下，保持正常工作。杜絕內泄外漏，方便清槽工作，實踐證明，它取代了不銹鋼夾子，結束了采用球閥旋塞閥或其它閥門歷史。其結構與工作原理同上管夾閥。
二、GJ41X型鑄鐵管夾閥結構和工作原理：
1結構：本閥門由左右閥體，橡膠管套、大小閥桿、上下閘板、導柱等零件組成。
2工作原理：當順轉手輪時，使大小閥桿同時帶動上下閘板，壓縮管套，進行關閉，反轉即行開啟，這樣，閘板在導柱之間上下往復完成閥門開閉工作。另外，因橡膠管套承力，因此在開關時，操作人員旋轉手輪時只要感到適量抵觸，均己達到開閉極點，切勿盡力或多人輔助，禁用其他工具開閉。
三、GJ41X型鑄鐵管夾閥安裝及維修：
伸向電觸槽然后用銅絲或不銹鋼箍扎緊二端。
1本廠生產管夾閥尺寸符合機械工業部標準，出廠前經過試驗， 按規定10Kg/cm2持續5分鐘無泄漏，安裝時不必拆洗調整更動。
2本閥在管道上任意安裝，沒有介質流向限制，久時使用，如有磨損或泄漏只需將閥體拆下，調換新管套，其閥體可長期使用，經濟的確實惠。

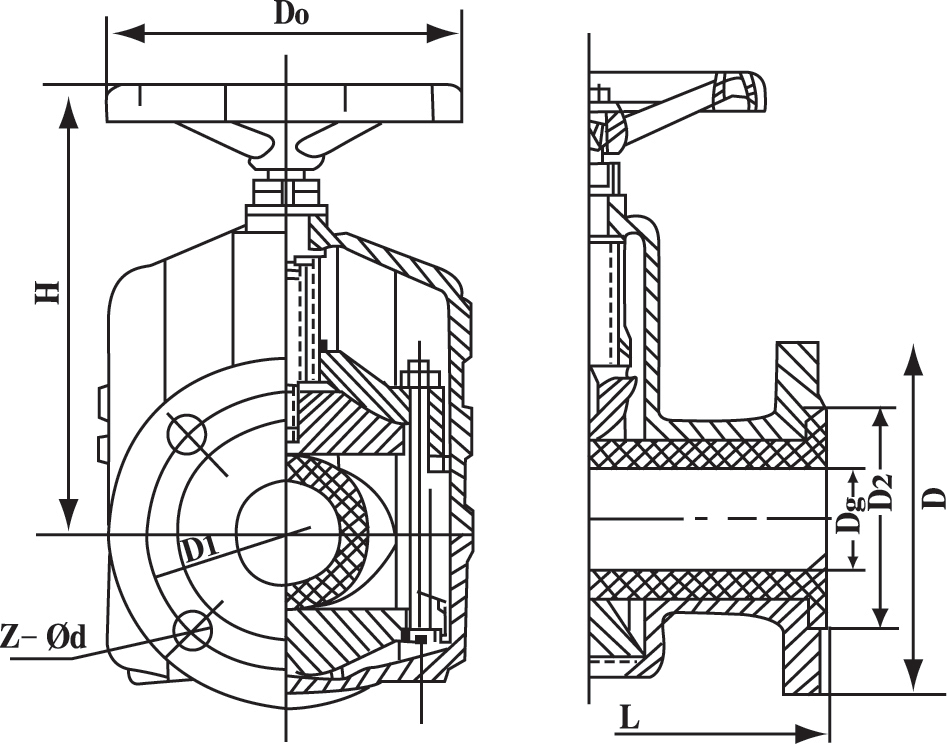

四、英絡克牌GJ41X型鑄鐵管夾閥主要外形尺寸：
|
公稱通徑 |
主要連接尺寸及外型尺寸 Main outline dimensionsconnection dimensions |
重量KG |
|
L |
D |
D1 |
D2 |
b |
Z-? |
|
20 |
135 |
105 |
75 |
55 |
16 |
4-14 |
2.5 |
|
25 |
145 |
115 |
85 |
65 |
16 |
4-14 |
3 |
|
32 |
160 |
135 |
100 |
78 |
18 |
4-18 |
4 |
|
40 |
180 |
145 |
110 |
85 |
18 |
4-18 |
6 |
|
50 |
210 |
165 |
125 |
100 |
20 |
4-18 |
7.5 |
|
65 |
250 |
185 |
145 |
120 |
20 |
4-18 |
9.5 |
|
80 |
300 |
190 |
160 |
135 |
22 |
4-18 |
16 |
|
100 |
350 |
215 |
180 |
155 |
22 |
8-18 |
20 |
|
125 |
430 |
245 |
210 |
185 |
25 |
8-18 |
28 |
|
150 |
500 |
280 |
240 |
210 |
25 |
8-23 |
43 |
|
200 |
650 |
335 |
295 |
265 |
32 |
8-23 |
80 | |
